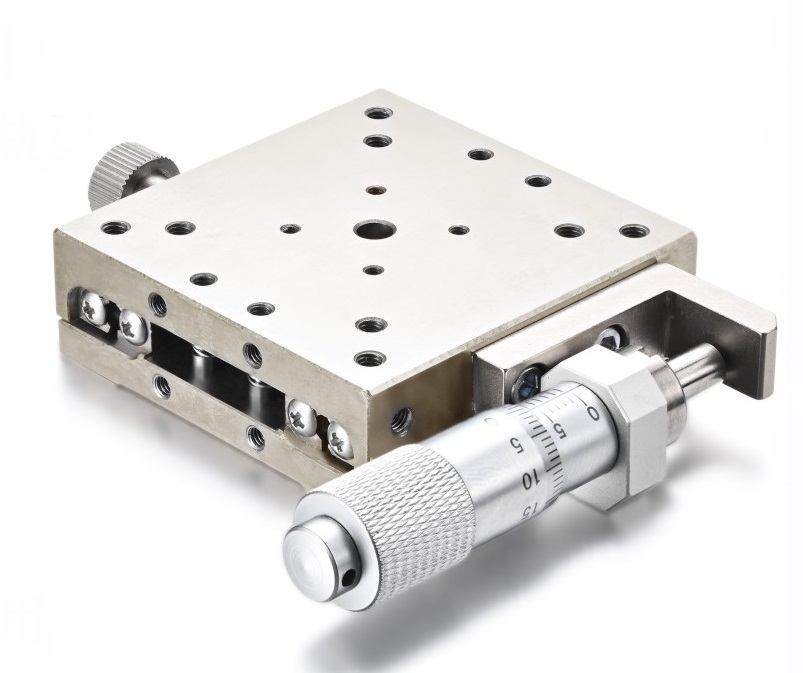

微調位移台
微調平台導覽
LMS-X25 |  LMS-X40 | LMS-X60 | LMS-X80 |
LMS-X100 |
| 台面尺寸 | 25mm*25mm | 40mm*40mm | 60mm*60mm | 80mm*80mm | 100mm*100mm |
|---|---|---|---|---|---|
| 本體材質 | SUS440C | ||||
| 滑台表面 | 不鏽鋼-鍍無電解鎳 | ||||
| 滑台驅動 | 分厘卡測頭 | ||||
| 耐荷重 | 39.2N(4kgf) | 98N(10kgf) | 196N(20kgf) | 265N(27kgf) | 343N(35kgf) |
| 移動行程 | ±3mm | ±6.5mm | ±6.5mm | ±12.5mm | ±12.5mm |
| 真直度 | 3μm | 3μm | 3μm | 5μm | 5μm |
| 平行度(X) | 30μm | 15μm | 15μm | 20μm | 20μm |
| 平行度(XY) | 30μm | 30μm | 30μm | 40μm | 40μm |
| 分厘卡測頭轉一圈移動量 | 5μm | ||||
- 本體材質為SUS440C
- 微調整滑台使用滾珠導軌，用於高負載，高剛性，高精度
- 分厘卡測頭和調整螺絲可選用
- 可自行配置分厘卡測頭方向
- 多變性的組裝方式

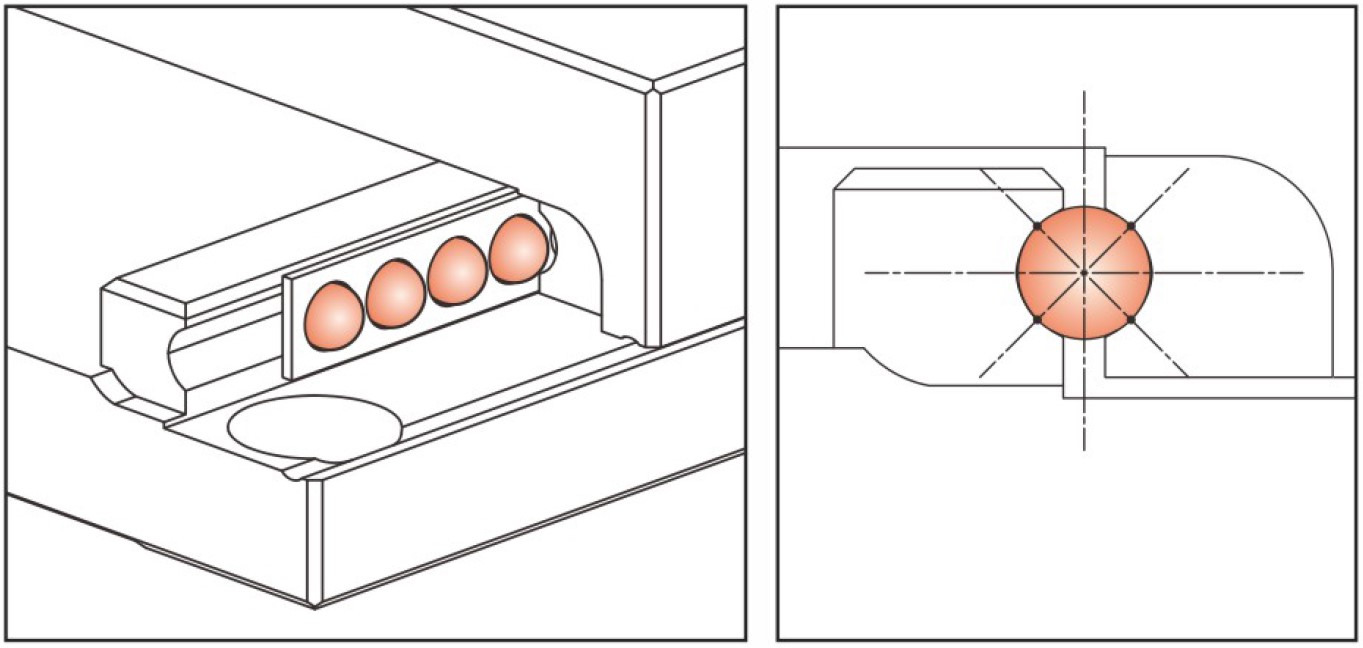

滾珠圓弧槽導軌
採用滾珠圓弧槽設計45度四個方向受力結構，提高負載及扭矩。
微型滑軌的鋼珠，滑軌，滑座皆為熱處理的不銹鋼材質。

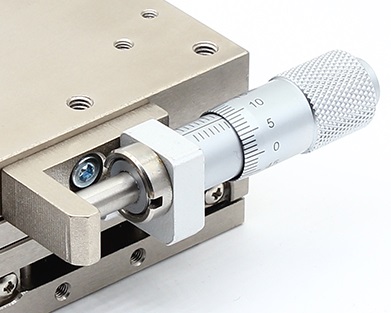

分厘卡測頭
- 可以根據需要的精度自定義平移。
- 安裝後，執行器可輕鬆，快速地互換以進行任何必要的調整。
- 測微器，調節螺絲，分厘卡測頭，可以不同方向安裝在調整滑台上。
