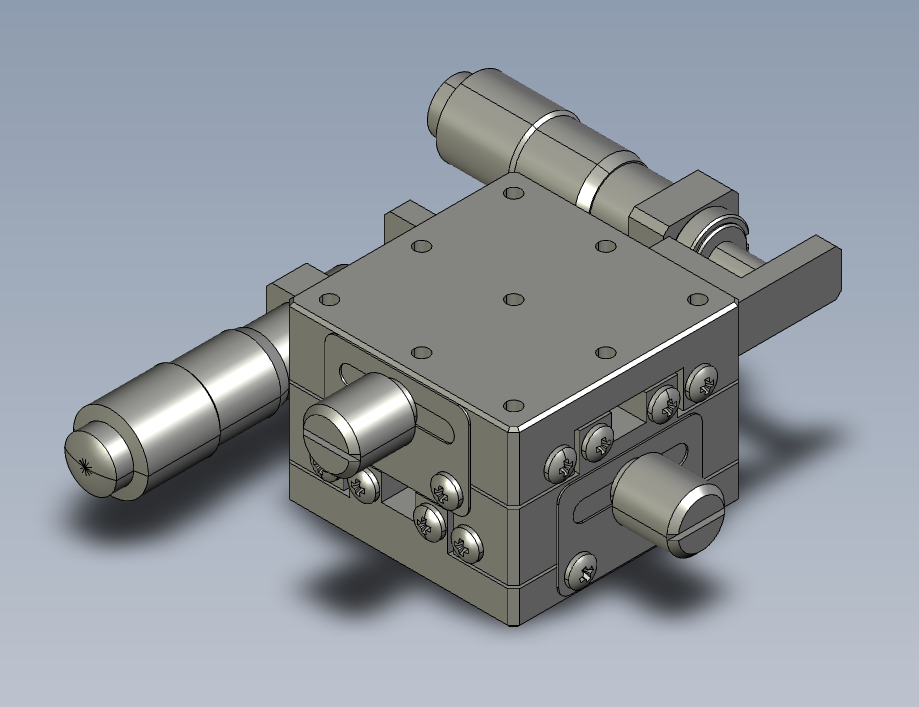

微調台40mm

台面尺寸25mm*25mm40mm*40mm60mm*60mm80mm*80mm100mm*100mm120mm*120mm
本體材質鋁合金
滑台表面陽極處理黑色
滑台驅動分厘卡測頭
負載能力19.6N(2kgf)29.4N(3kgf)49N(5kgf)98N(10kgf)147N(15kgf)198N(20kgf)
移動行程±3.2mm±6.5mm±6.5mm
(±12.5mm可製作)
±12.5mm
真直度30μm
台面平行度50μm60μm
移動平行度30μm
分厘卡測頭轉一圈移動量0.5mm

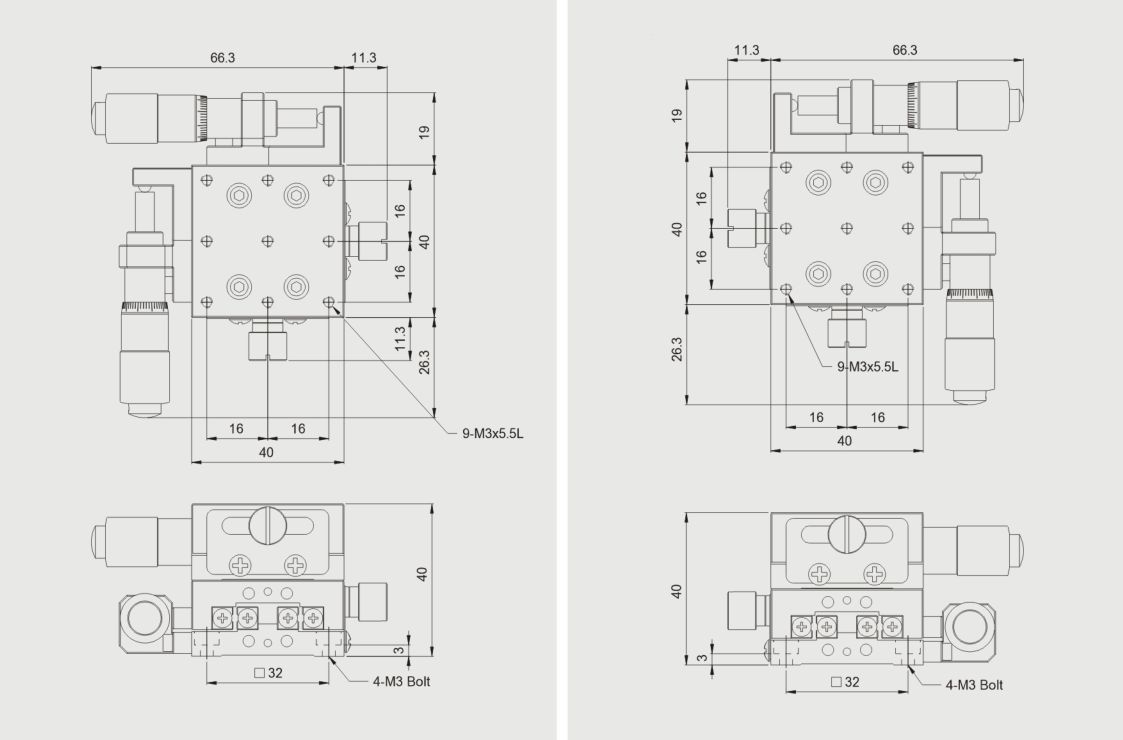

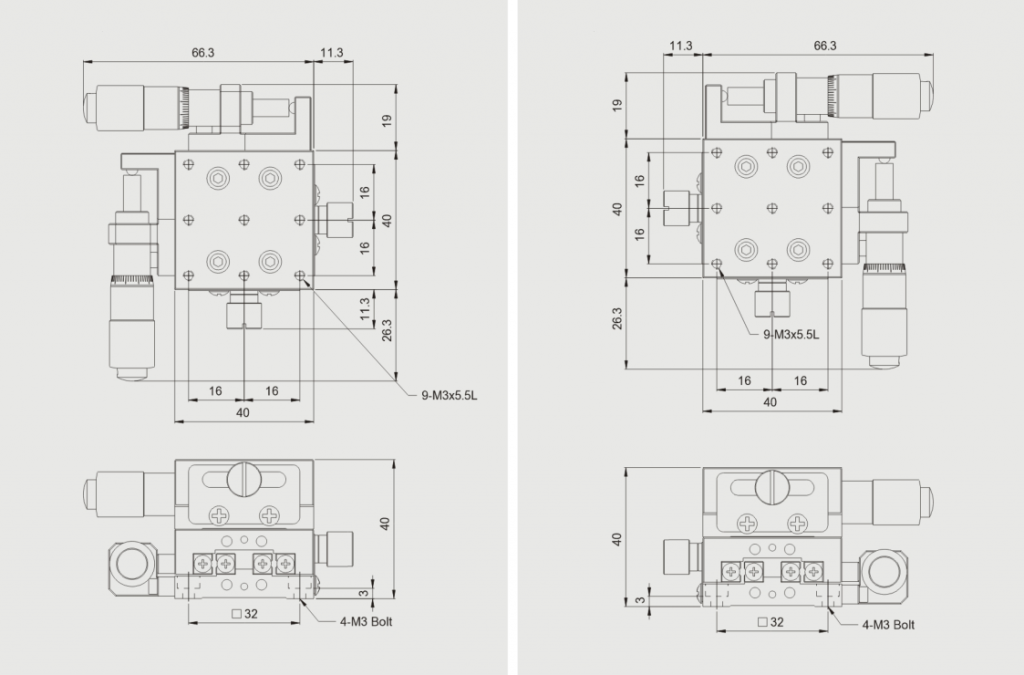

分厘卡測頭位置-L-R

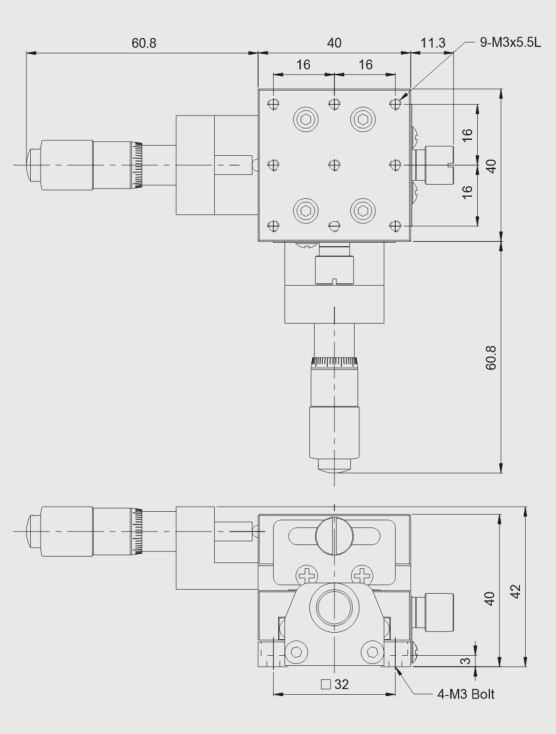

分厘卡測頭位置-C


LM-XY25

LM-XY40

LM-XY60

LM-XY80

LM-XY100

LM-XY120
