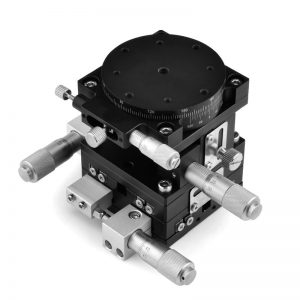

微調滑台XYZR

微調滑台XYZR


台面尺寸40mm*40mm60mm*60mm80mm*80mm90mm*90mm125mm*125mm
本體材質鋁合金
滑台表面陽極處理黑色
滑台驅動分厘卡測頭
負載能力29.4N(3kgf)49N(5kgf)98N(10kgf)180N(18.4kgf)
負載能力(旋轉軸)9.8N(1kgf)19.6N(2kgf)39.2N(4kgf)39.2N(4kgf)49N(5kgf)
最大保持力59N(6kgf)69N(7kgf)
移動行程±6.5mm±6.5mm
(±12.5mm可製作)
±12.5mm
真直度0.03mm
平行度0.03mm
  • 位移滑台採用交叉滾子,可實現高穩定,高精度的平滑移動
  • 位移滑台有分厘卡測頭和調整螺絲可選用
  • 可自行配置分厘卡測頭方向
  • 多變性的組裝方式
  • R軸旋轉平台可以選擇使用一般型和精密型

交叉滾子

  • 預載交叉滾子軸承可重複地進行零粘滑線性運動,而側向間隙可忽略不計。
  • 滾子條將圓柱滾子交替傾斜90°,以確保與硬化和磨削路徑保持恆定的線性接觸。
  • 通過增加安裝面積,交叉滾子軸承可提供更高的中心負載能力。

分厘卡測頭

  • 可以根據需要的精度自定義平移。
  • 安裝後,執行器可輕鬆,快速地互換以進行任何必要的調整。
  • 測微器,進給螺絲,分厘卡測頭,可以不同方向安裝在調整滑台上。
