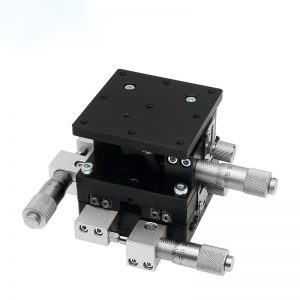

微調平台XYZ
微調平台導覽
![](https://www.ochoa.com.tw/wp-content/uploads/2020/06/LHZ-300x300.jpg)
台面尺寸 | 25mm*25mm | 40mm*40mm | 60mm*60mm | 80mm*80mm | 100mm*100mm | 120mm*120mm |
---|---|---|---|---|---|---|
本體材質 | 鋁合金 | |||||
滑台表面 | 陽極處理黑色 | |||||
滑台驅動 | 分厘卡測頭 | |||||
負載能力 | 19.6N(2kgf) | 29.4N(3kgf) | 49N(5kgf) | 98N(10kgf) | 147N(15kgf) | 198N(20kgf) |
移動行程 | ±3.2mm | ±6.5mm | ±6.5mm (±12.5mm可製作) | ±12.5mm | ||
真直度 | 30μm | |||||
台面平行度 | 50μm | 60μm | ||||
移動平行度 | 30μm | |||||
分厘卡測頭轉一圈移動量 | 0.5mm |
- 帶有中心孔的調整滑台,可提供較大的安裝面積
- 微調整滑台使用交叉滾子,用於大載荷的平穩,靈敏平移
- 分厘卡測頭和調整螺絲可選用
- 可自行配置分厘卡測頭方向
- 多變性的組裝方式
可搭配升降微調滑台
![](https://www.ochoa.com.tw/wp-content/uploads/2022/02/LML-X_ASMB-1-300x233.png)
- 可與升降平台來搭配組裝
- 分厘卡測頭亦可自由安裝方向
交叉滾子
![](https://www.ochoa.com.tw/wp-content/uploads/2020/05/Cross-roller-300x208.jpg)
![](https://www.ochoa.com.tw/wp-content/uploads/2020/05/Crossed-Roller-300x261.jpg)
- 預載交叉滾子軸承可重複地進行零粘滑線性運動,而側向間隙可忽略不計。
- 滾子條將圓柱滾子交替傾斜90°,以確保與硬化和磨削路徑保持恆定的線性接觸。
- 通過增加安裝面積,交叉滾子軸承可提供更高的中心負載能力。
測微器
![](https://www.ochoa.com.tw/wp-content/uploads/2020/05/Actuators-300x283.jpg)
- 可以根據需要的精度自定義平移。
- 安裝後,執行器可輕鬆,快速地互換以進行任何必要的調整。
- 測微器,調節螺絲,分厘卡測頭,可以不同方向安裝在調整滑台上。
