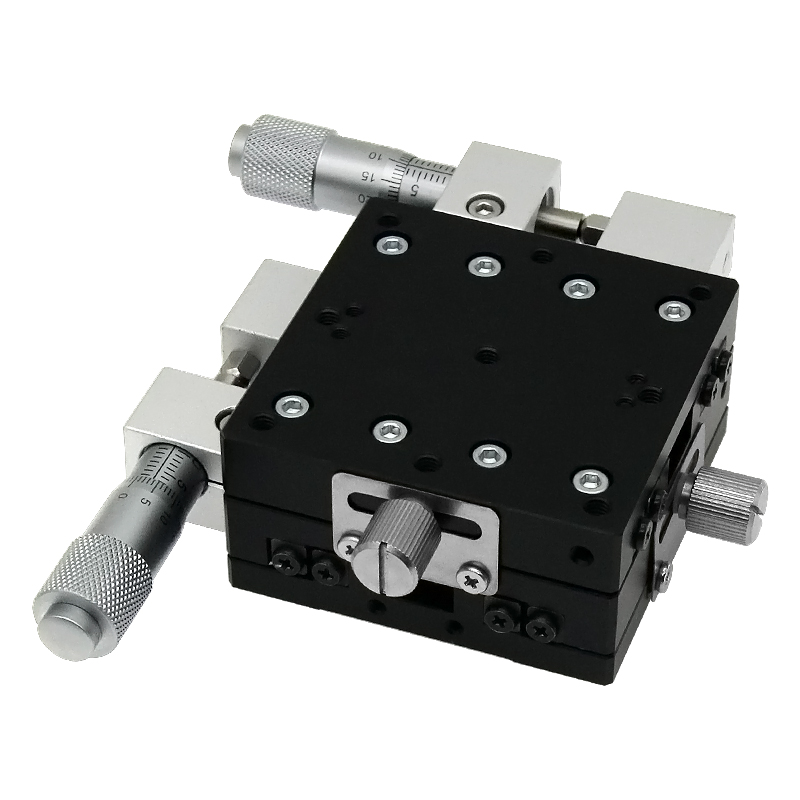

微調台X

微調平台


LM-X25

LM-X40

LM-X60

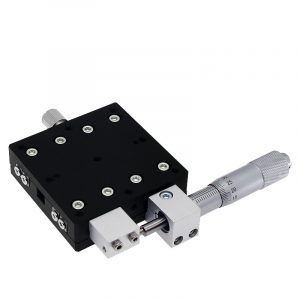

LM-X80

LM-X100

LM-X120
台面尺寸25mm*25mm40mm*40mm60mm*60mm80mm*80mm100mm*100mm120mm*120mm
本體材質鋁合金
滑台表面陽極處理黑色
滑台驅動分厘卡測頭
負載能力19.6N(2kgf)29.4N(3kgf)49N(5kgf)98N(10kgf)147N(15kgf)198N(20kgf)
移動行程±3.2mm±6.5mm±6.5mm
(±12.5mm可製作)
±12.5mm
真直度30μm
移動平行度30μm
分厘卡測頭轉一圈移動量0.5mm
  • 帶有中心孔的調整滑台,可提供較大的安裝面積
  • 微調整滑台使用交叉滾子,用於大載荷的平穩,靈敏平移
  • 分厘卡測頭和調整螺絲可選用
  • 可自行配置分厘卡測頭方向
  • 多變性的組裝方式

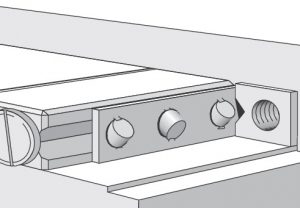

交叉滾子

  • 預載交叉滾子軸承可重複地進行零粘滑線性運動,而側向間隙可忽略不計。
  • 滾子條將圓柱滾子交替傾斜90°,以確保與硬化和磨削路徑保持恆定的線性接觸。
  • 通過增加安裝面積,交叉滾子軸承可提供更高的中心負載能力。

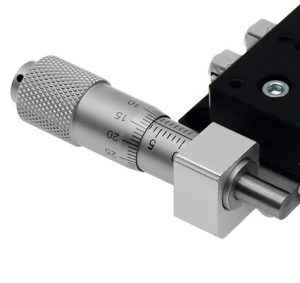

分厘卡測頭

  • 可以根據需要的精度自定義平移。
  • 安裝後,執行器可輕鬆,快速地互換以進行任何必要的調整。
  • 調節螺絲,分厘卡測頭,可以不同方向安裝在調整滑台上。
