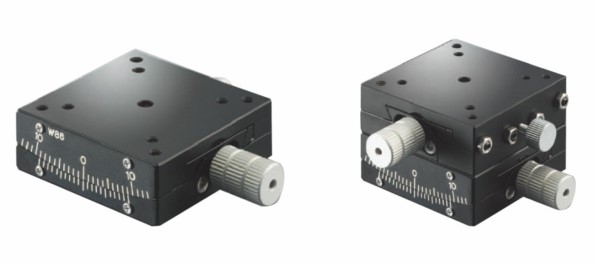

鳩尾槽測角台

測角平台
測角平台
測角平台
測角平台
測角台型號台面尺寸(mm)驅動方式中心高度(mm)移動機構移動量負載重量(kg)本體材質

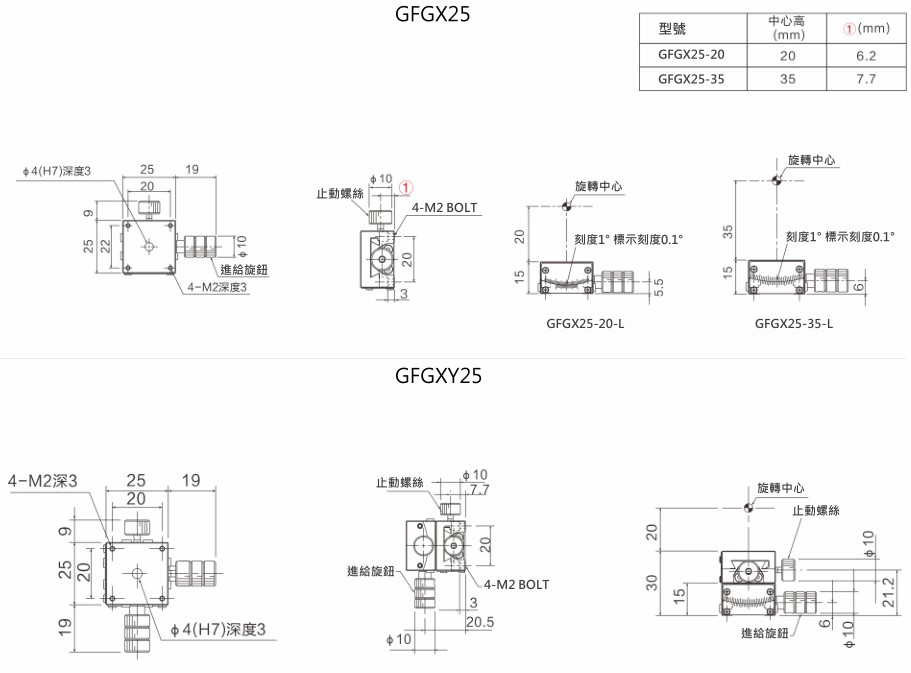

GFGX25-2025*25測微器20±0.1鳩尾槽±15°19.6N(2kgf)0.07鋁合金
GFGX25-3525*25測微器35±0.1鳩尾槽±10°19.6N(2kgf)0.07鋁合金
GFGXY25-2025*25測微器20±0.1鳩尾槽上:±15°
下:±10°
19.6N(2kgf)0.14鋁合金

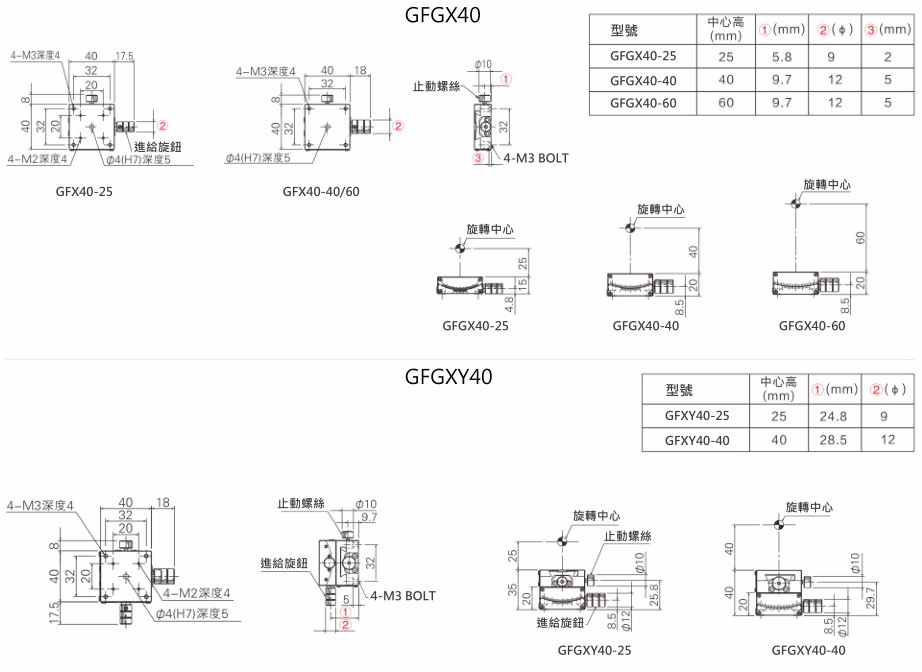

GFGX40-2540*40測微器25±0.1鳩尾槽±20°29.6N(3kgf)0.18鋁合金
GFGX40-4040*40測微器40±0.1鳩尾槽±15°29.6N(3kgf)0.24鋁合金
GFGX40-6040*40測微器60±0.1鳩尾槽±10°29.6N(3kgf)0.24鋁合金
GFGXY40-2540*40測微器25±0.1鳩尾槽上:±20°
下:±15°
27.4N(2.8kgf)0.42鋁合金
GFGXY40-4040*40測微器40±0.1鳩尾槽上:±15°
下:±10°
27.4N(2.8kgf)0.48鋁合金
弧度台
弧度調整平台
測角台型號台面尺寸(mm)驅動方式中心高度(mm)移動機構移動量負載重量(kg)本體材質

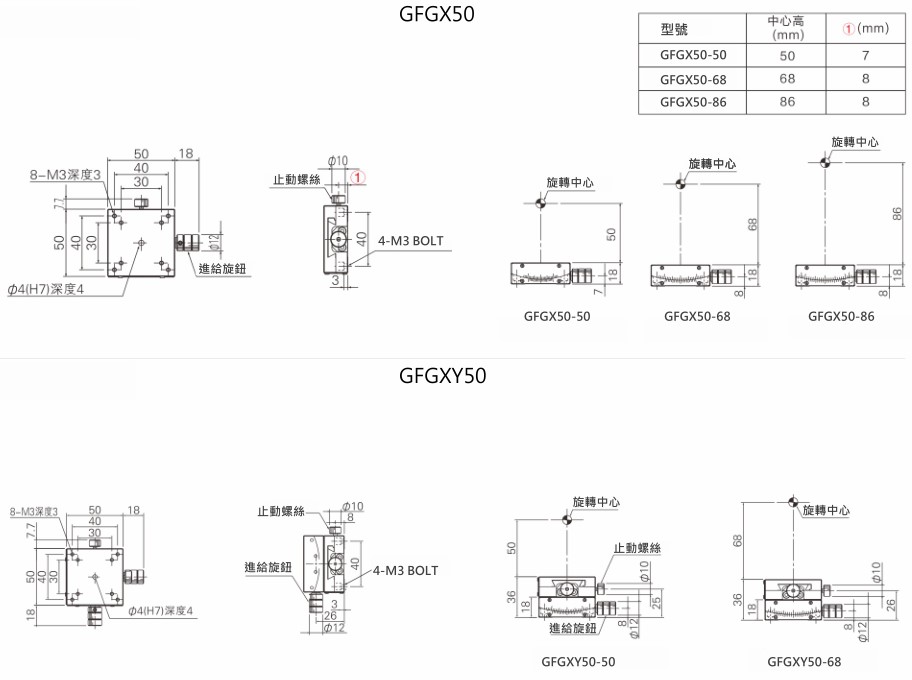

GFGX50-5050*50測微器50±0.1鳩尾槽±10°29.6N(3kgf)0.36鋁合金
GFGX50-6850*50測微器68±0.1鳩尾槽±10°29.6N(3kgf)0.36鋁合金
GFGX50-8650*50測微器86±0.1鳩尾槽±8°29.6N(3kgf)0.36鋁合金
GFGXY50-5050*50測微器50±0.1鳩尾槽±10°24.5N(2.5kgf)0.72鋁合金
GFGXY50-6850*50測微器68±0.1鳩尾槽上:±10°
下:±8°
24.5N(2.5kgf)0.72鋁合金

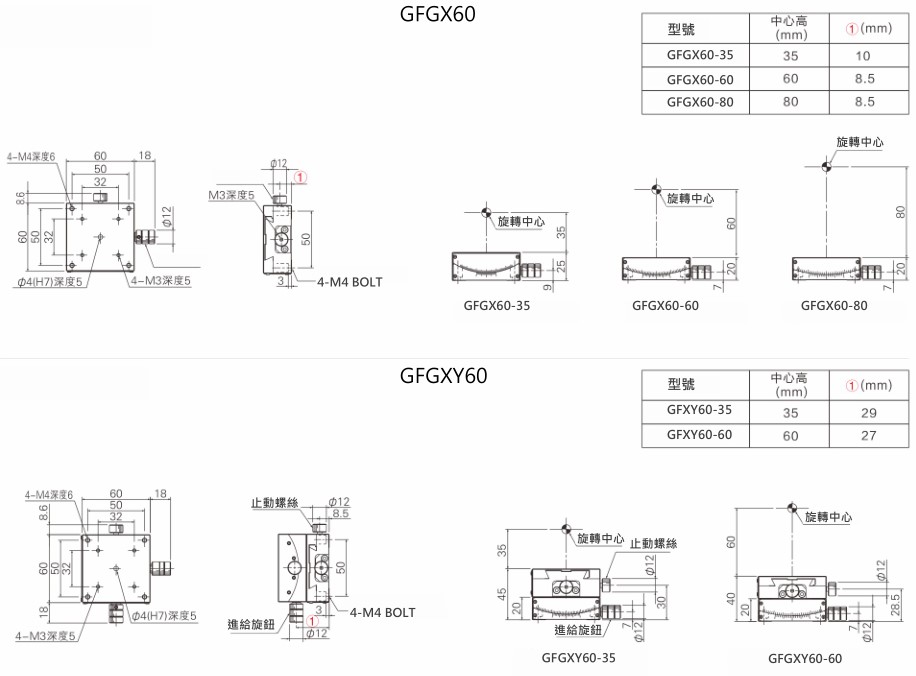

GFGX60-3560*60測微器35±0.1鳩尾槽±25°58.8N(6kgf)0.72鋁合金
GFGX60-6060*60測微器60±0.1鳩尾槽±20°58.8N(6kgf)0.58鋁合金
GFGX60-8060*60測微器80±0.1鳩尾槽±15°58.8N(6kgf)0.58鋁合金
GFGXY60-3560*60測微器35±0.1鳩尾槽上:±25°
下:±20°
52N(5.3kgf)1.30鋁合金
GFGXY60-6060*60測微器60±0.1鳩尾槽上:±20°
下:±15°
53N(5.4kgf)1.16鋁合金
測角平台
測角台型號尺寸(mm)驅動方式中心高度(mm)移動機構移動量負載重量(kg)本體材質
GFGX80-10080*80測微器100±0.1鳩尾槽±18°49N(5kgf)0.64鋁合金
GFGX80-13080*80測微器130±0.1鳩尾槽±15°49N(5kgf)0.64鋁合金
GFGX80-10080*80測微器100±0.1鳩尾槽上:±18°
下:±15°
42N(4.3kgf)1.28鋁合金

微調平台導覽

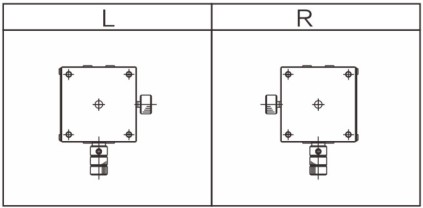

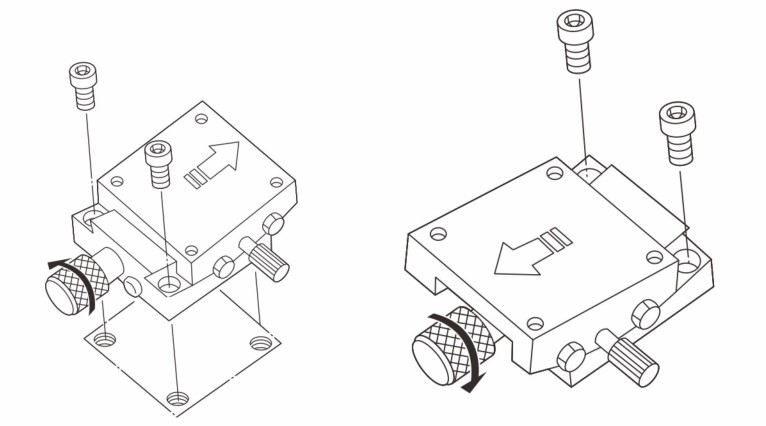

測角平台安裝方式:

  1. 放鬆調整螺絲進行測角台面初步調整。
  2. 固定測角台鎖緊調整螺絲。
  3. 使用測微器進行角度微調整。
  4. 固定鎖緊微調止動螺絲。

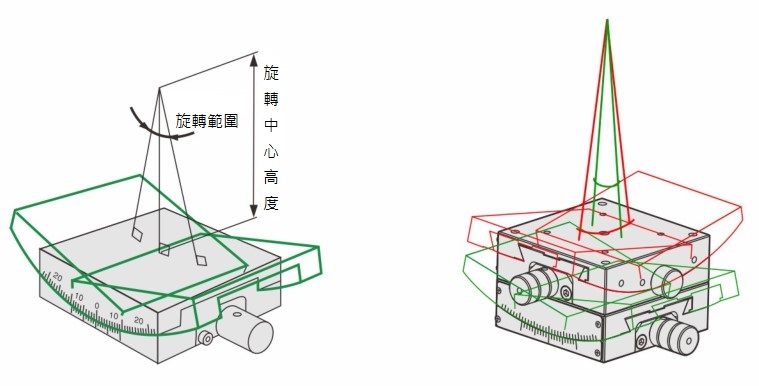

旋轉中心高度與範圍:

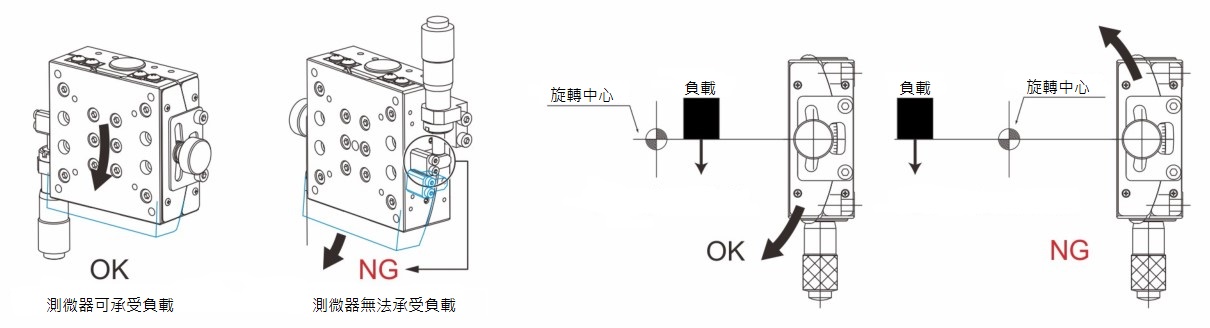

測角平台垂直使用注意事項:
