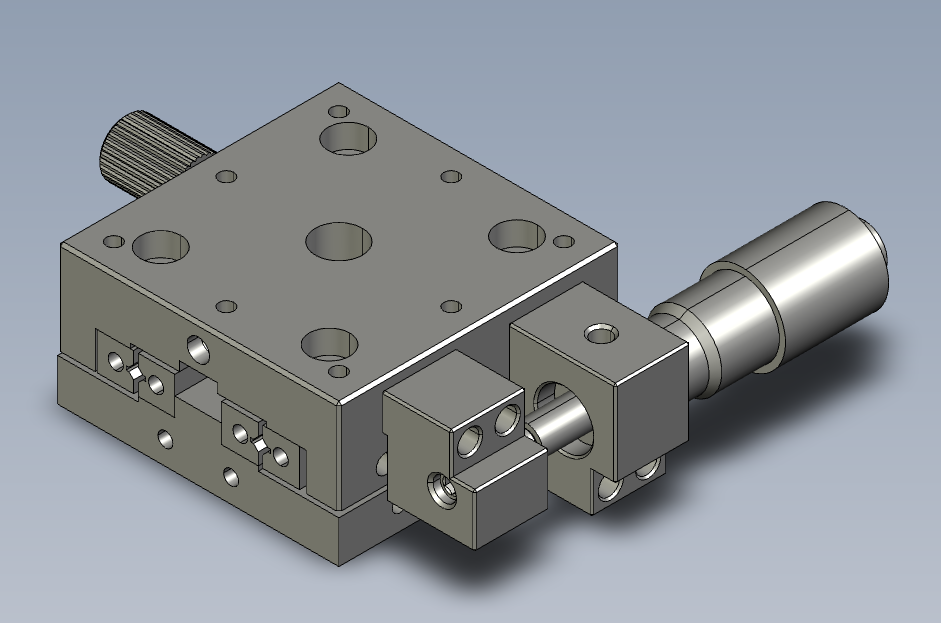

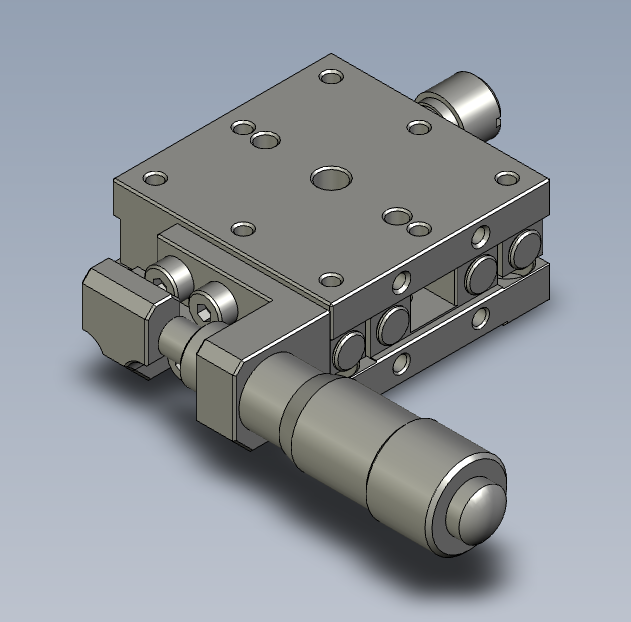

微調台25mm
| 台面尺寸 | 25mm*25mm | 40mm*40mm | 60mm*60mm | 80mm*80mm | 100mm*100mm | 120mm*120mm |
|---|---|---|---|---|---|---|
| 本體材質 | 鋁合金 | |||||
| 滑台表面 | 陽極處理黑色 | |||||
| 滑台驅動 | 分厘卡測頭 | |||||
| 負載能力 | 19.6N(2kgf) | 29.4N(3kgf) | 49N(5kgf) | 98N(10kgf) | 147N(15kgf) | 198N(20kgf) |
| 移動行程 | ±3.2mm | ±6.5mm | ±6.5mm (±12.5mm可製作) | ±12.5mm | ||
| 真直度 | 30μm | |||||
| 台面平行度 | 50μm | 60μm | ||||
| 移動平行度 | 30μm | |||||
| 分厘卡測頭轉一圈移動量 | 0.5mm | |||||

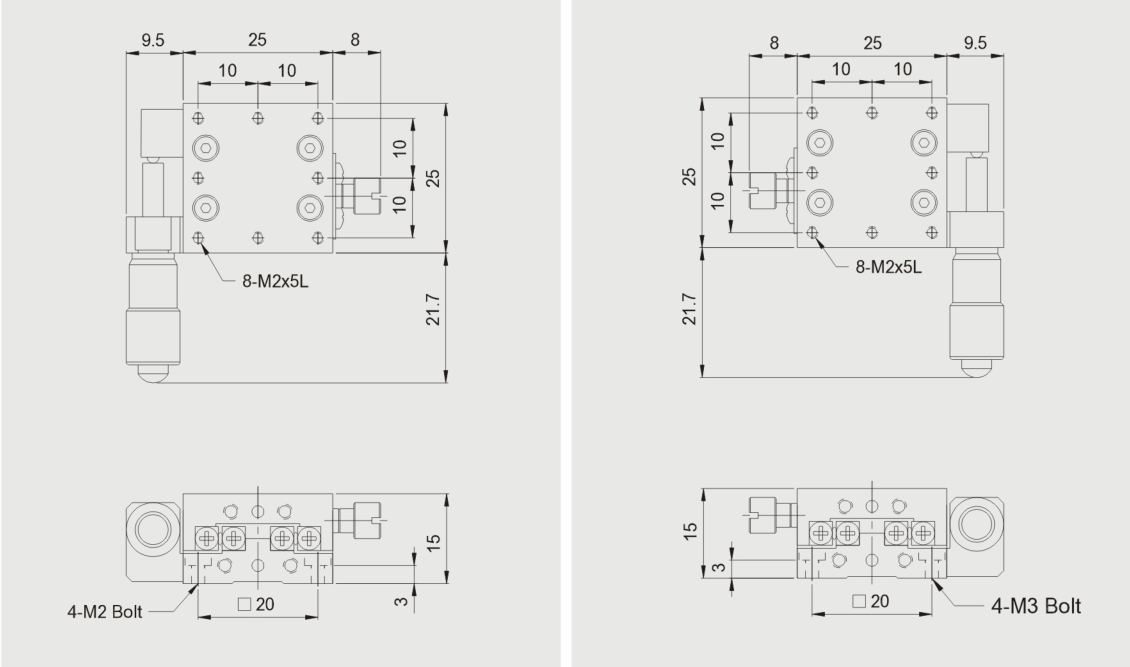

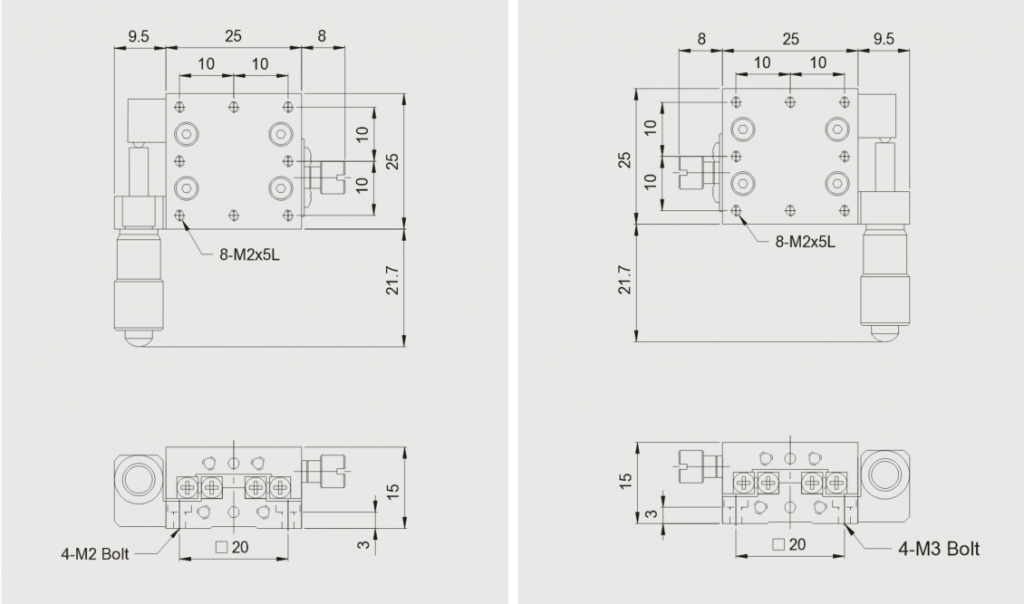

分厘卡測頭位置-L-R

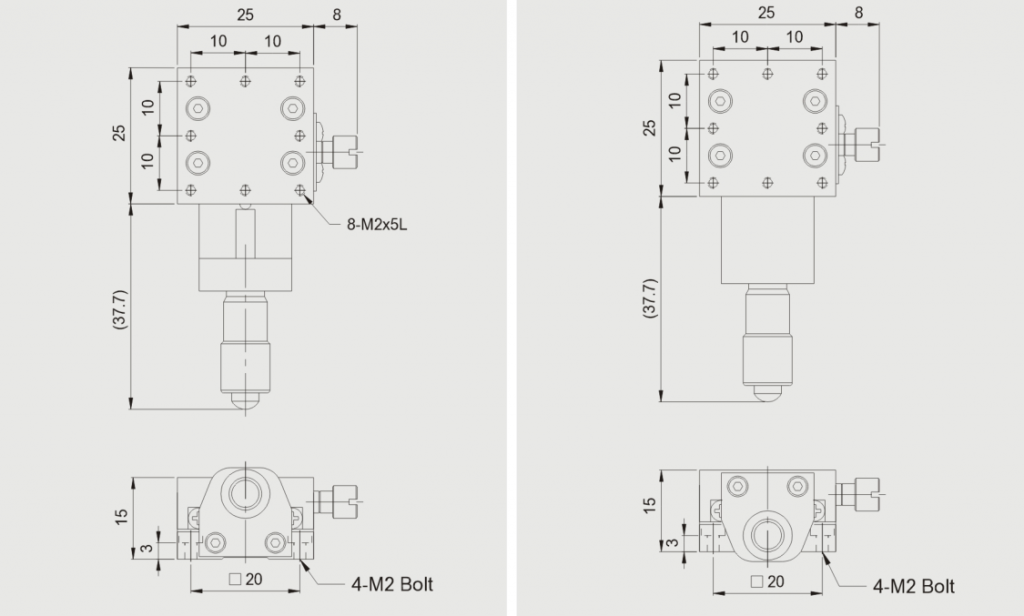

分厘卡測頭位置-C
LM-X25 |  LM-X40 | LM-X60 | LM-X80 |
LM-X100 | LM-X120 |
