手動旋轉滑台

手動旋轉平台
手動旋轉平台

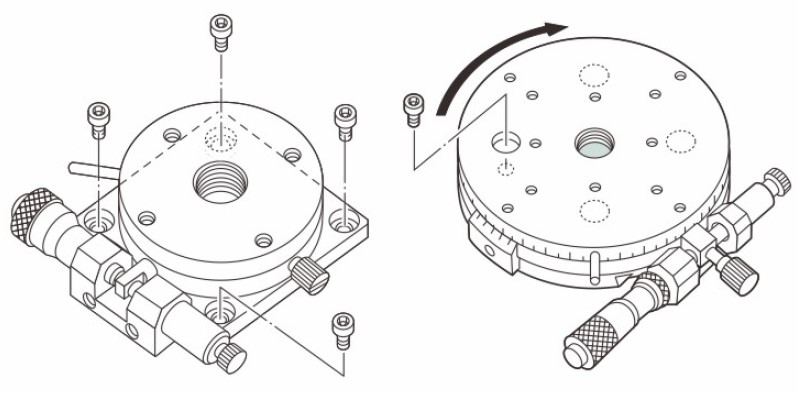

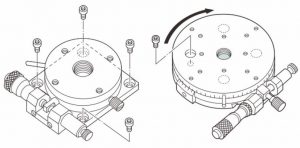

旋轉滑台安裝方式:

帶底座型:直接使用底座的四個固定孔固定即可。

無底座型:對表面螺栓孔進行初步對位,對旋轉台底面螺栓孔固定。

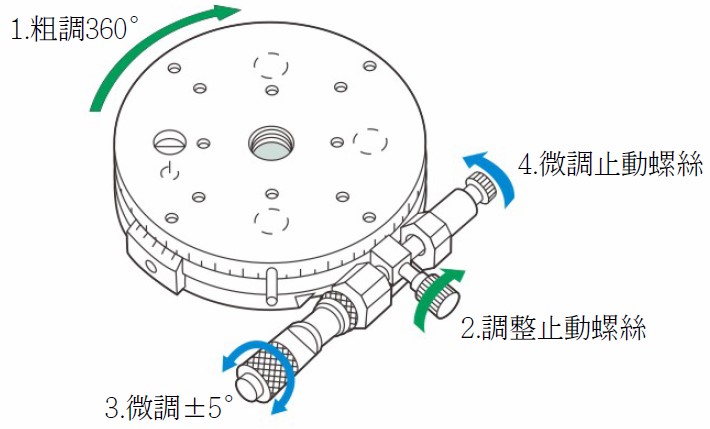

旋轉台使用方式:

  1. 放鬆調整螺絲進行台面初步調整。
  2. 固定鎖緊調整螺絲。
  3. 使用測微器進行角度微調整。
  4. 固定鎖緊微調止動螺絲。

旋轉台對位方式:

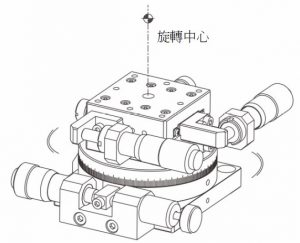

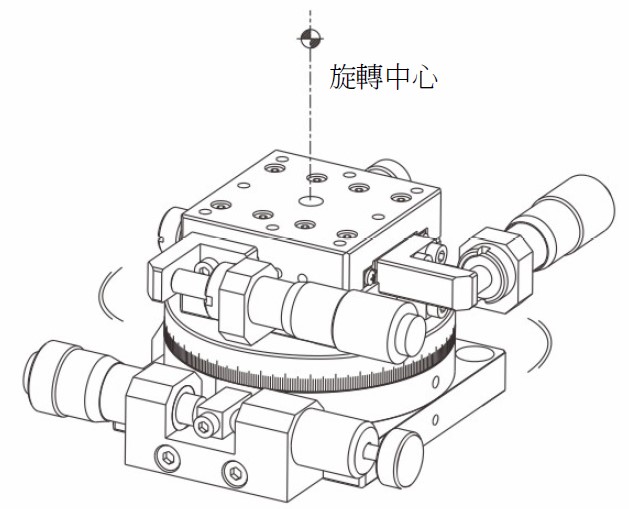

將旋轉滑台與工件物組裝時,儘可能對齊中心軸以確保旋轉台效能。
1. 旋轉台面使用測微器對偏心量最小的位置調整,固定滑台及工件物。
2. 組合XY軸滑台,可直接進行中心軸微調。

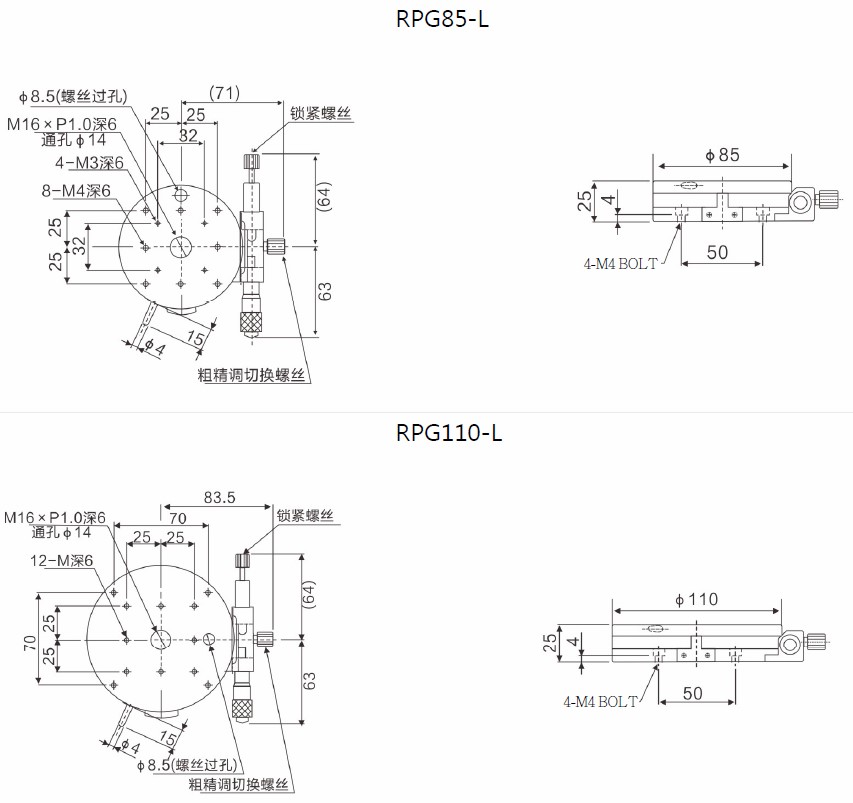

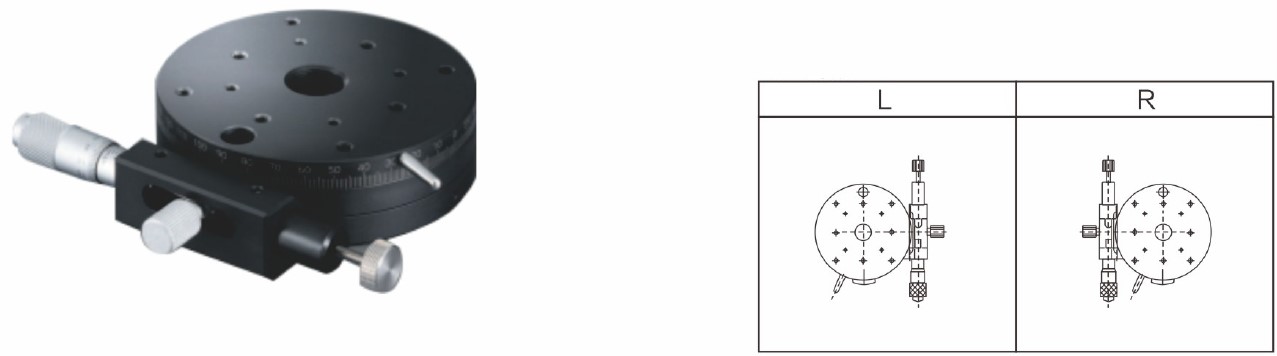

型號台面尺寸(mm)行程(mm)同心度平行度負載驅動方式重量(kg)本體材質
RPG-8585360°粗調30μm40μm39.6N(4kgf)測微器0.50鋁合金
RPG-110110±5° 微調30μm40μm39.6N(4kgf)測微器0.80鋁合金
