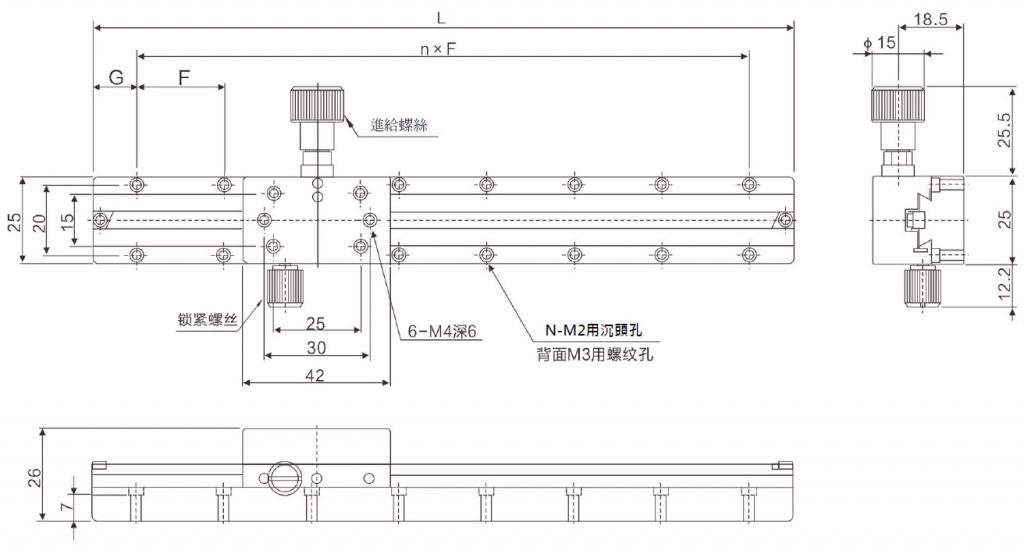

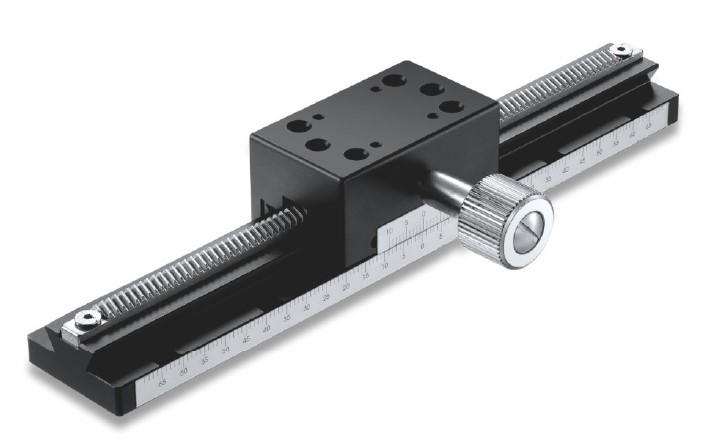

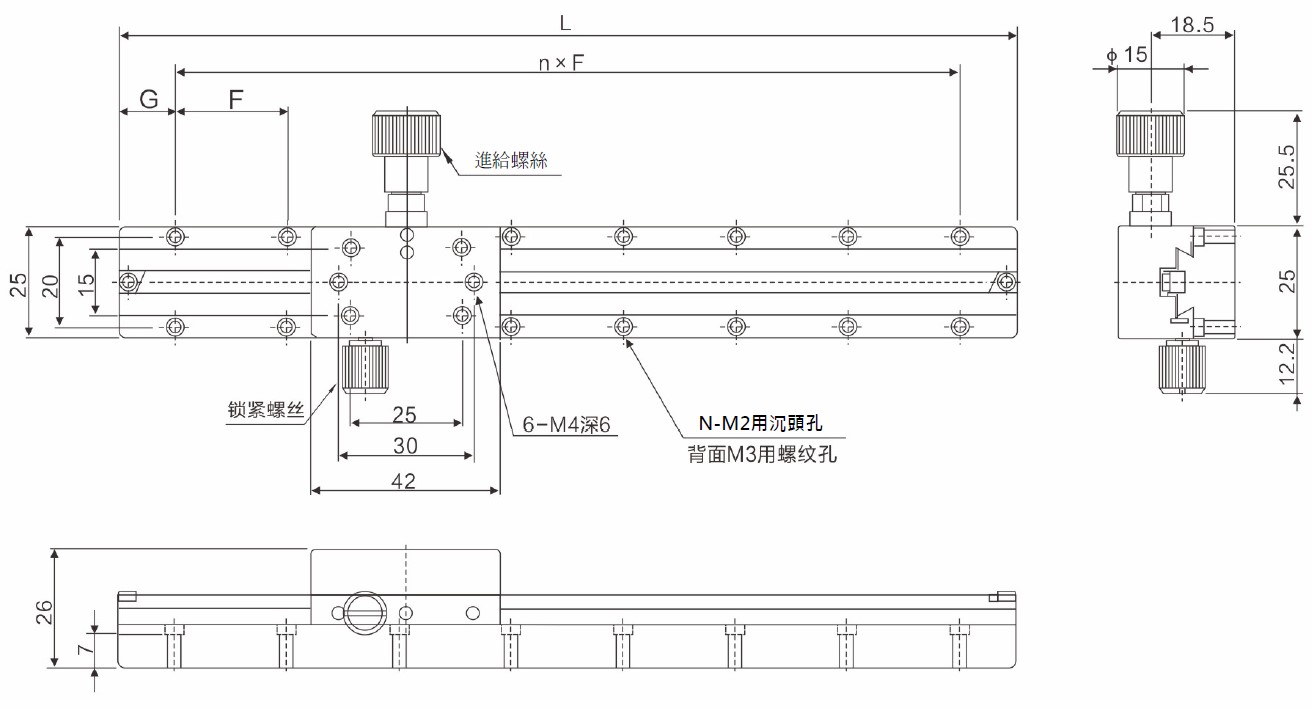

鳩尾槽滑台X軸
鳩尾槽特色
滑台驅動方式採用齒輪尺條型，移動頻率高，適合快速移動及長行程使用場合。
主要材料為鋁合金，重量輕，方便安裝於其它裝置上。
長行程可搭配多滑塊。
| 型號 | 台面尺寸(mm) | L(mm) | G(mm) | n X f(mm) | N(mm) | 負載 | 平行度(mm) | 行程(mm) | 重量(kg) | 本體材質 |
| LWG-X25-50 | 50 | 12.5 | 1*25 | 4 | 0.05 | 30 | 0.12 | |||
| LWG-X25-70 | 70 | 10 | 2*25 | 6 | 0.05 | 50 | 0.13 | |||
| LWG-X25-100 | 25*42 | 100 | 12.5 | 3*25 | 8 | 29.4(3kgf) | 0.05 | 80 | 0.16 | 鋁合金 |
| LWG-X25-150 | 150 | 12.5 | 5*25 | 12 | 0.10 | 130 | 0.21 | |||
| LWG-X25-200 | 200 | 12.5 | 7*25 | 16 | 0.15 | 180 | 0.25 |

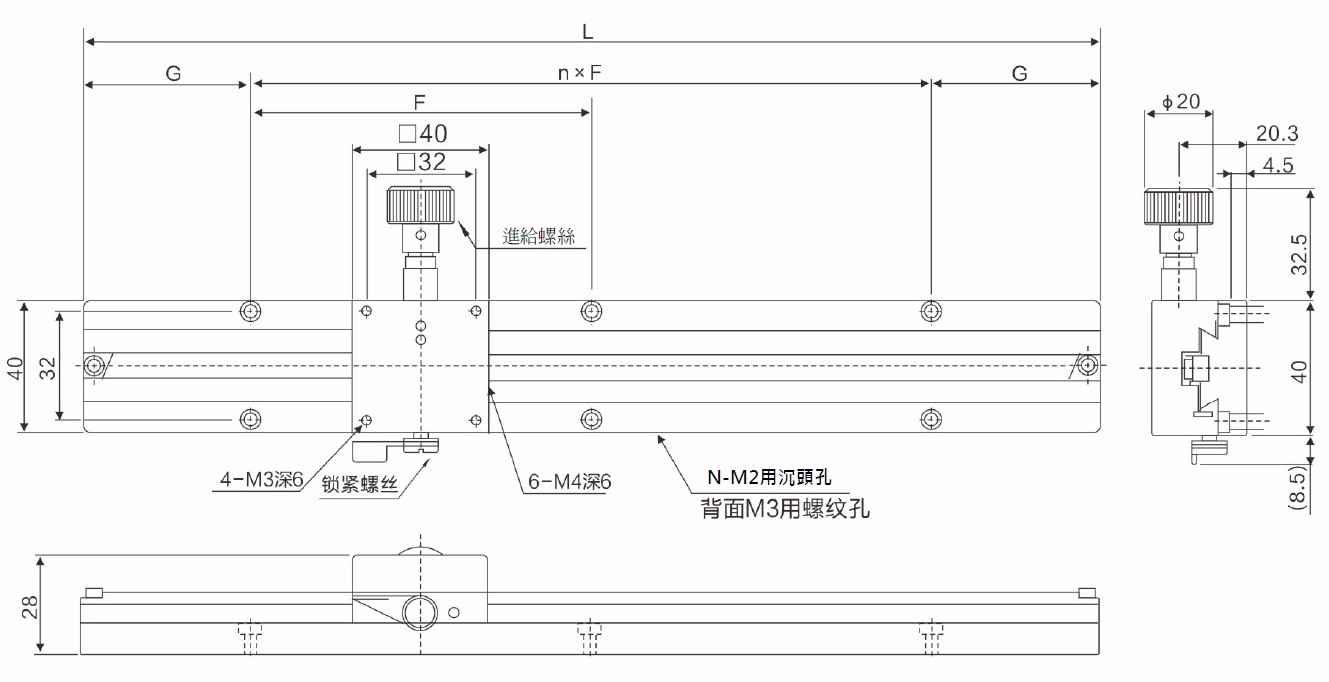

鳩尾槽滑台40mm
| 型號 | 台面尺寸(mm) | L(mm) | G(mm) | n X f(mm) | N(mm) | 負載 | 平行度(mm) | 行程(mm) | 重量(kg) | 本體材質 |
| LWG-X40-100 | 100 | 12.5 | 1*75 | 4 | 0.05 | 60 | 0.25 | |||
| LWG-X40-150 | 150 | 25 | 1*100 | 4 | 0.05 | 110 | 0.33 | |||
| LWG-X40-200 | 40*40 | 200 | 25 | 2*75 | 6 | 29.4(3kgf) | 0.05 | 160 | 0.39 | 鋁合金 |
| LWG-X40-250 | 250 | 25 | 2*100 | 6 | 0.10 | 210 | 0.46 | |||
| LWG-X40-300 | 300 | 50 | 2*100 | 6 | 0.15 | 260 | 0.53 |
