XZ軸薄型微調台

手動位移台
手動位移台

微調台上下不鏽鋼座直接加工,加工及組裝誤差極小。
採用線性滾珠軌道,多點受力方向接觸,台面精度與平滑度表現極佳。
微調台主體材質為SUS440C,表面鍍化學鎳,耐候性高。
微調台尺寸25mm~100mm,可依據需求訂做。

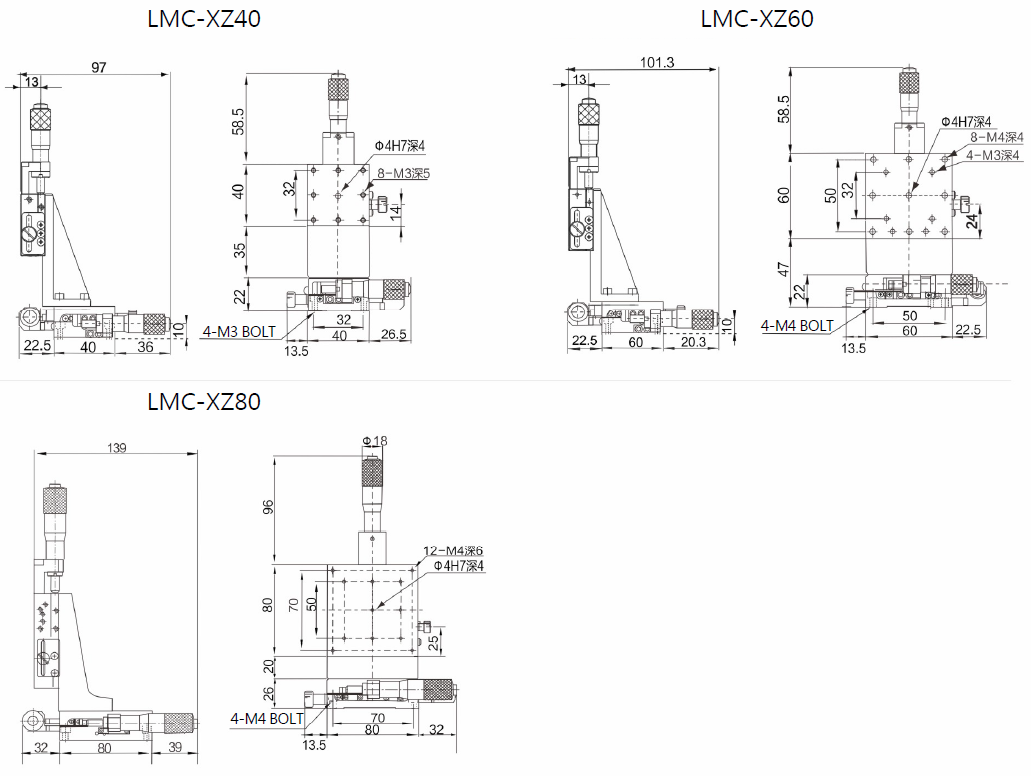

平台尺寸25mm*25mm40mm*40mm60mm*60mm80mm*80mm100mm*100mm
本體材質不銹鋼SUS440C
表面處理無電解鍍鎳
驅動方式Micrometer
負載39.2N(4kgf)98N(10kgf)196N(20kgf)265N(27kgf)343N(35kgf)
移動行程±3.2mm±6.5mm±12.5mm
真直度3μm2μm3μm
滑台平行度30μm15μm20μm
運動平行度10μm7μm10μm
測微器轉一圈移動量0.5mm
