測角台

測角台
測角台
測角台
測角台

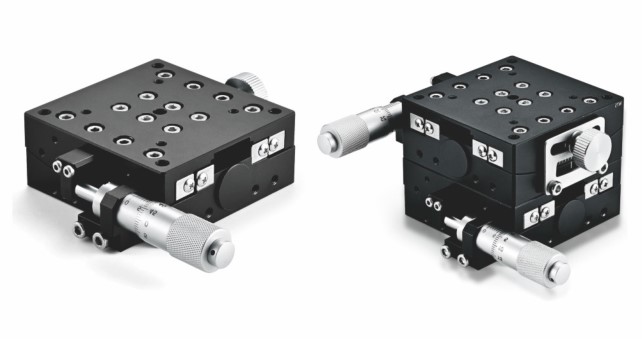

測角台型號台面尺寸(mm)驅動方式中心高度(mm)台面厚度行程負載重量(kg)本體材質
GPGX40-4040測微器40±0.220mm±7.0°29.4N(3kgf)0.13鋁合金
GPGX40-6040測微器60±0.220mm±4.0°29.4N(3kgf)0.13鋁合金
GPGXY40-4040測微器40±0.440mm上:±7.0°
下:±4.0°
29.4N(3kgf)0.26鋁合金
GPGX60-5060測微器50±0.225mm±4.0°49N(5kgf)0.29鋁合金
GPGX60-7560測微器75±0.225mm±4.0°49N(5kgf)0.29鋁合金
GPGXY60-5060測微器50±0.450mm上:±4.0°
下:±4.0°
49N(5kgf)0.58鋁合金

微調平台導覽

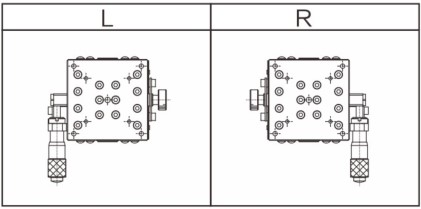

測角滑台安裝方式:

測角滑台安裝方式
  1. 放鬆調整螺絲進行測角台初步調整。
  2. 固定測角台鎖緊調整螺絲。
  3. 使用測微器進行角度微調整。
  4. 固定鎖緊微調止動螺絲。

旋轉中心高度與範圍:

旋轉中心高度與範圍

測角滑台垂直使用注意事項:

測角滑台垂直使用注意事項

更多測角滑台資訊
