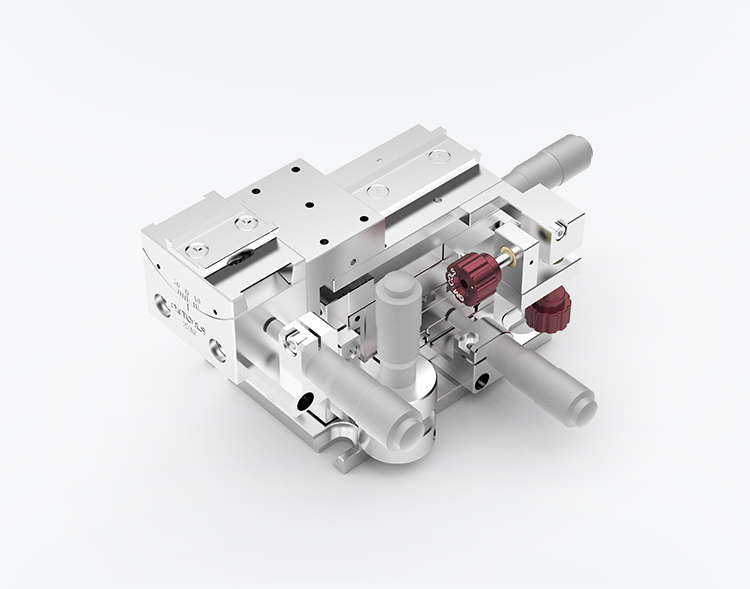

光纖專用平移台FMS-XYZR系列標配測微頭驅動和超高精密交叉滾柱導軌

行程X軸12mm,Y軸12mm,Z軸6mm

FMS-XYZR系列中心光路高98 mm,偏擺<150 μrad

304不銹鋼材質,穩定性高、耐腐蝕性好

光纖專用平台FMS的不銹鋼結構,交叉導軌提供了在XY軸上12mm非常直的直線行程,關於任何軸的角度偏移均小於150 μrad。

FMS系列位移台是專為光纖對準而設計的。頂部安裝的導軌可以實現光纖夾具穩固連接。高性能位移台具有多達6個自由度,

提供了出色的光纖對準解決方案。

X軸向調整量12mm
Y軸向調整量12mm
Z軸向調整量 6mm
繞X軸傾斜調整量±10°
繞Y軸傾斜調整量 ±5°
繞Z軸傾斜調整量 ±5°
偏擺<150 μrad
中心高度98mm
最大中心負載 2.3kg

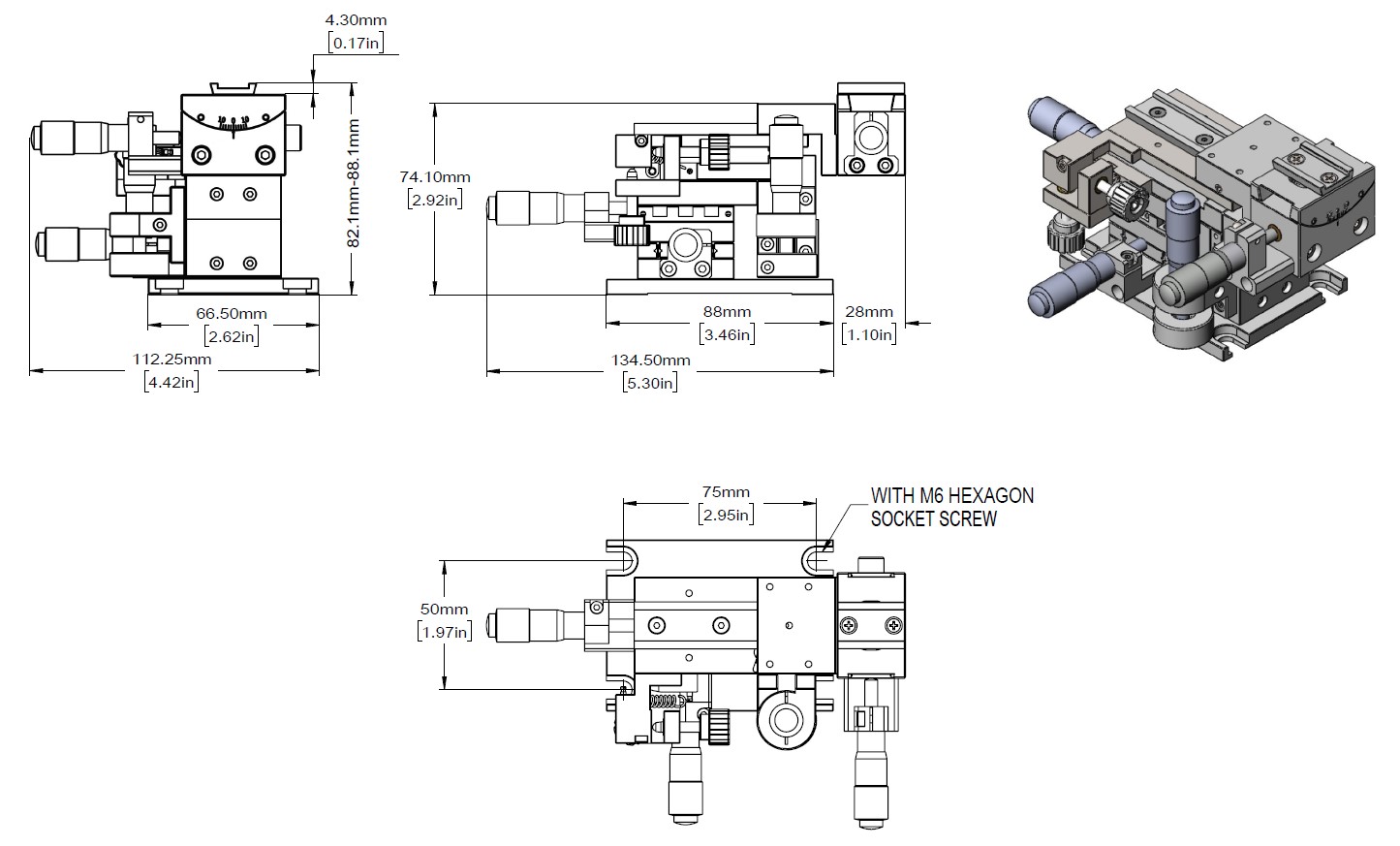

FMS-XYZR-L

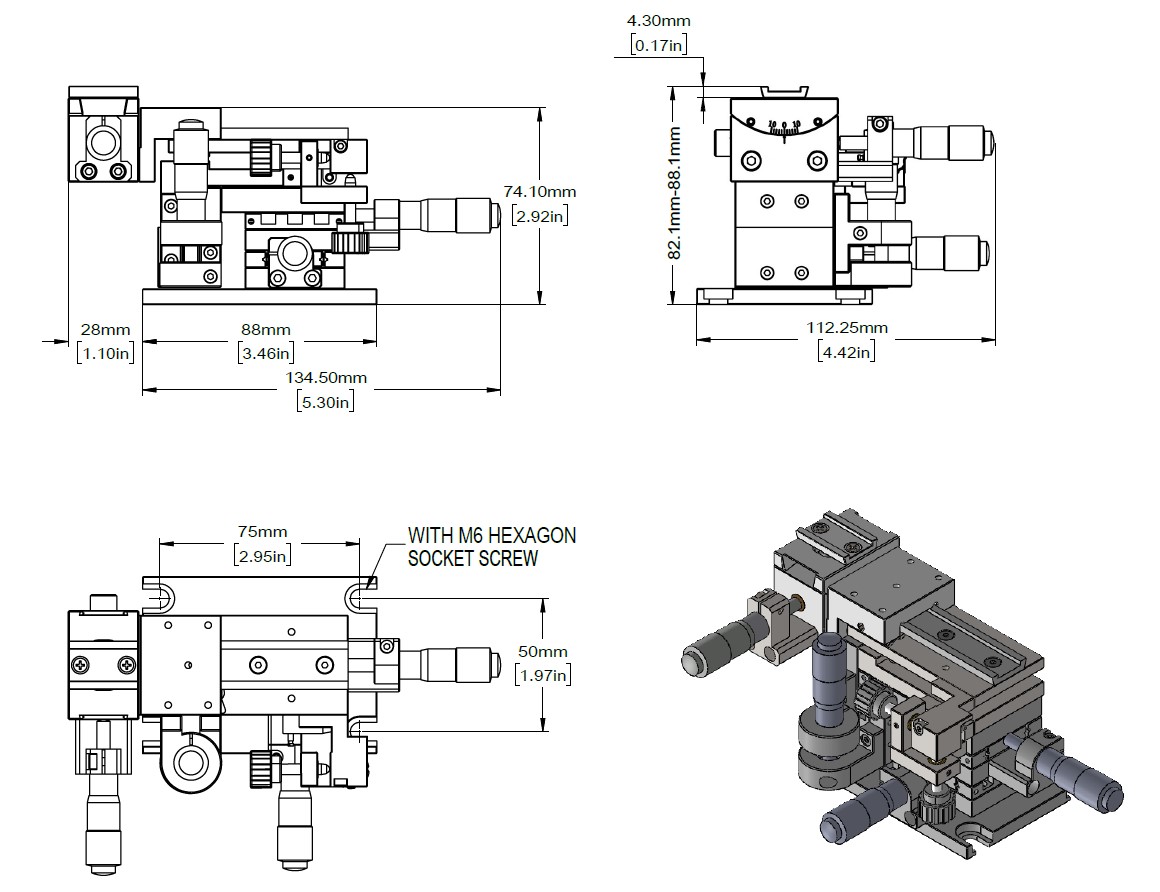

FMS-XYZR-R
