微調位移台

微動滑台
微動滑台
微動滑台

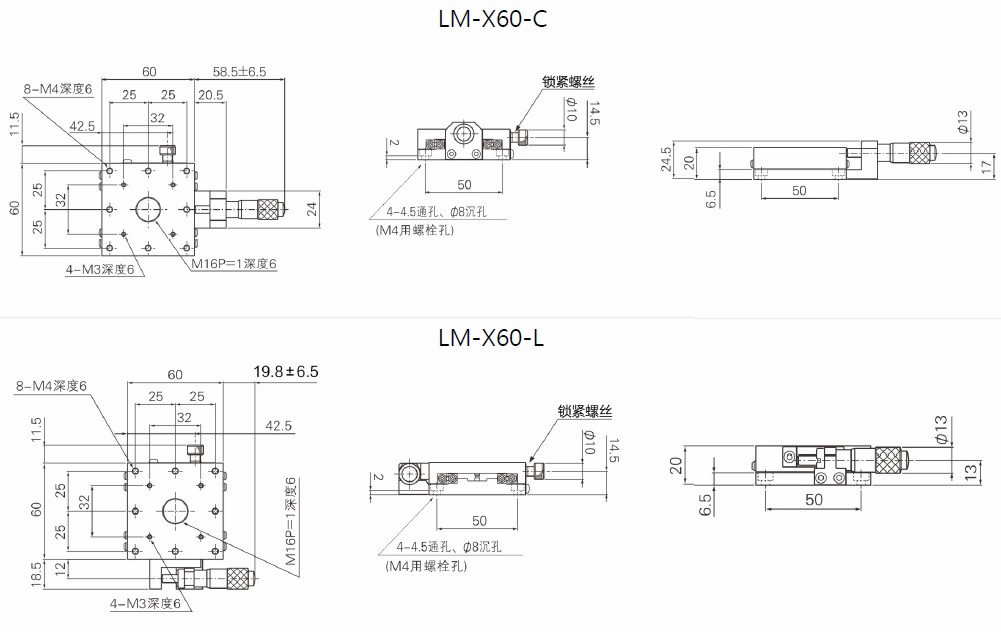

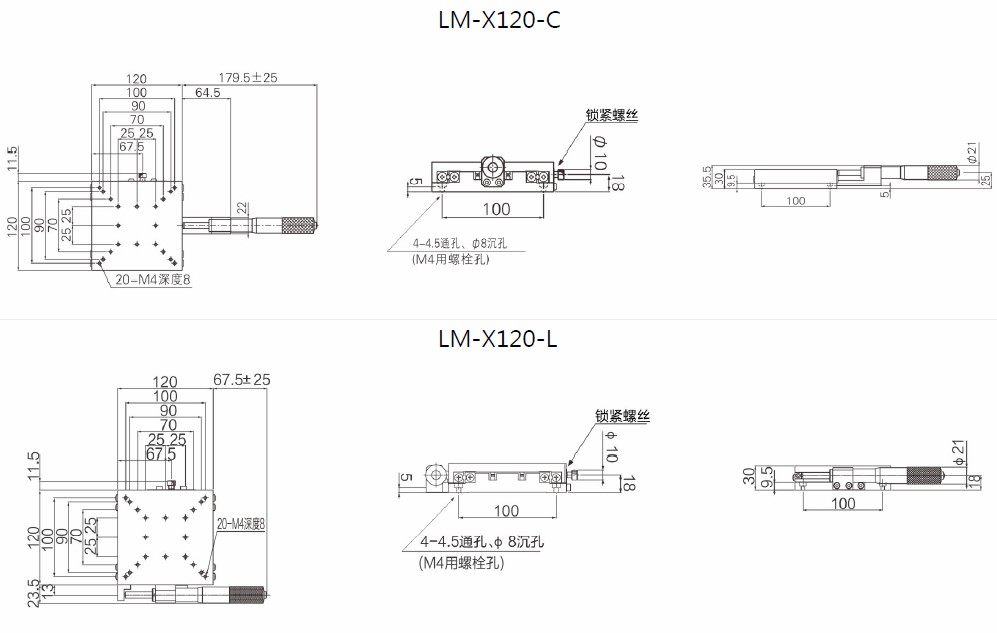

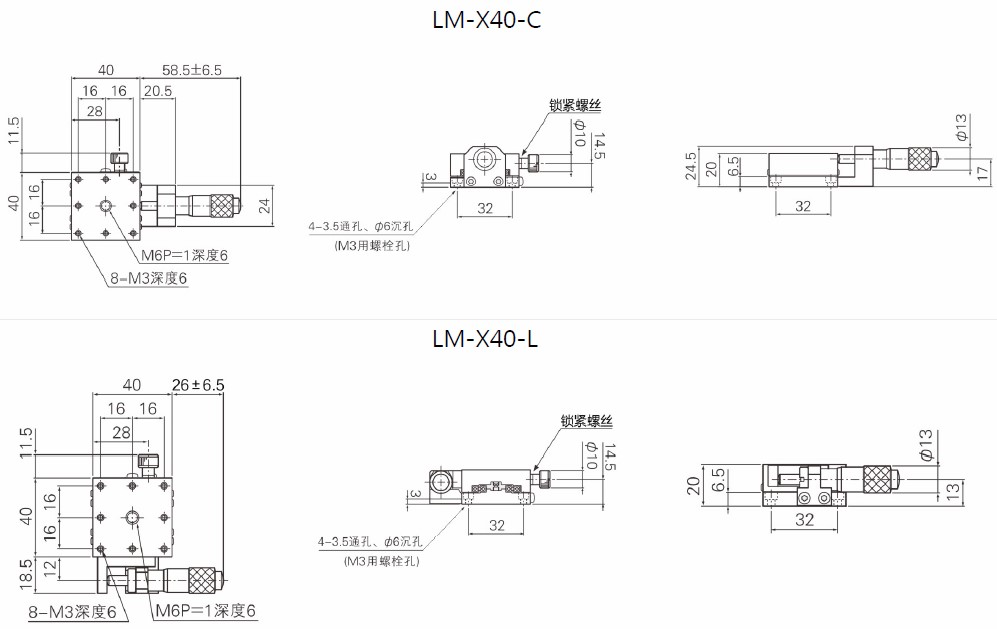

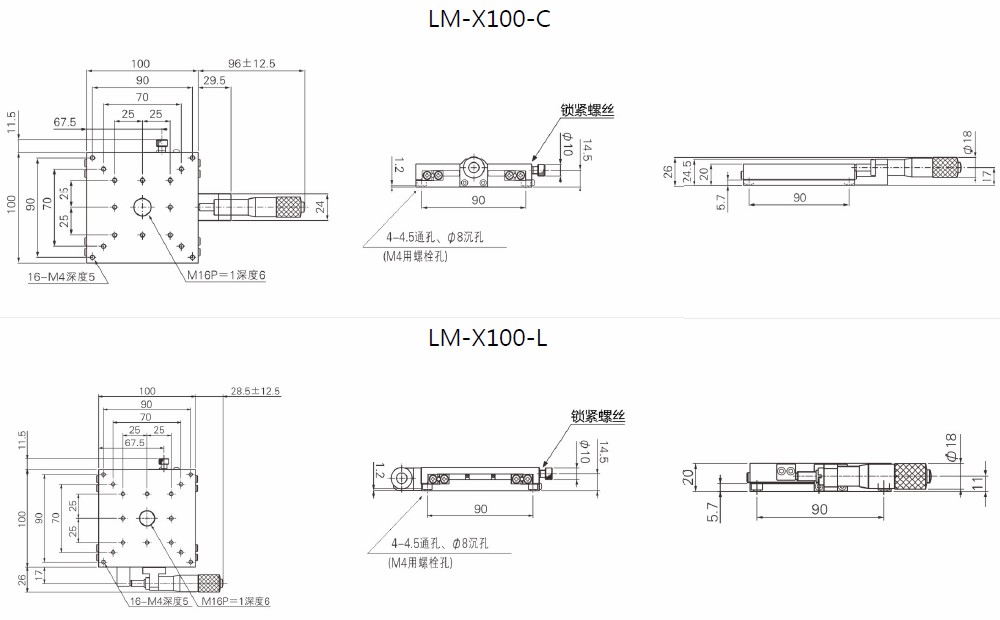

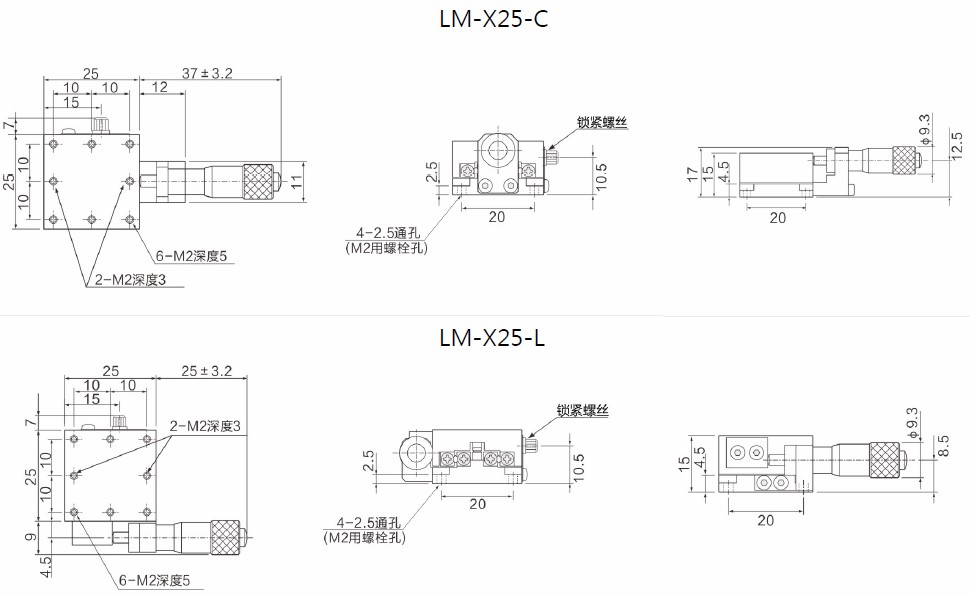

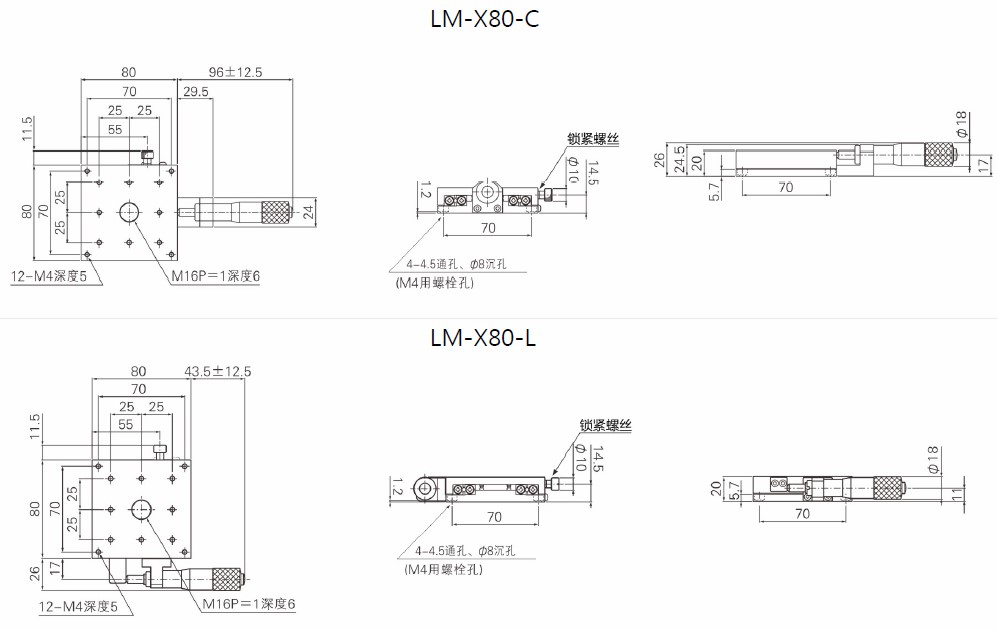

平台尺寸25mm*25mm40mm*40mm60mm*60mm80mm*80mm100mm*100mm120mm*120mm
本體材質鋁合金
表面處理陽極處理黑色
驅動方式Micrometer
負載9.8N(1kgf)19.6N(2kgf)49N(5kgf)98N(10kgf)147N(15kgf)196N(20kgf)
移動行程±3mm±6.5mm±12.5mm±25mm
真直度3μm5μm
台面平行度30μm50μm
移動平行度10μm
測微器轉一圈移動量0.5mm

微調平台導覽

手動滑台特性

微調滑台使用交叉滾子,用於大載荷的平穩,靈敏平移。
預載交叉滾子軸承可重複地進行零粘滑線性運動,而側向間隙可忽略不計。
滾子條將圓柱滾子交替傾斜90°,以確保與硬化和磨削路徑保持恆定的線性接觸。
通過增加安裝面積,交叉滾子軸承可提供更高的中心負載能力。
微調台尺寸25mm~120mm,可依據需求訂做。
